核心板尺寸：90mm*90mm。对外接口采用 SAMTEC 高速连接器，支持高速 ADC 和 DAC，也可以支持 GTY，GTR 等高速信号的连接需求。通过底板，对外可提供8路高速A/D、8路高速D/A，X2 QSFP28 100G接口，PCIe4.0 x8等接口。

由于八个ADC通道、八个通道DAC集成一个芯片内部，各个通道的一致性非常好，且同步处理简单。

基于该核心板，根据用户需求定制不同的规格、不同接口需求的底板， 降低板卡定制成本的同时，也能更好的满足不用应用场景的需求。

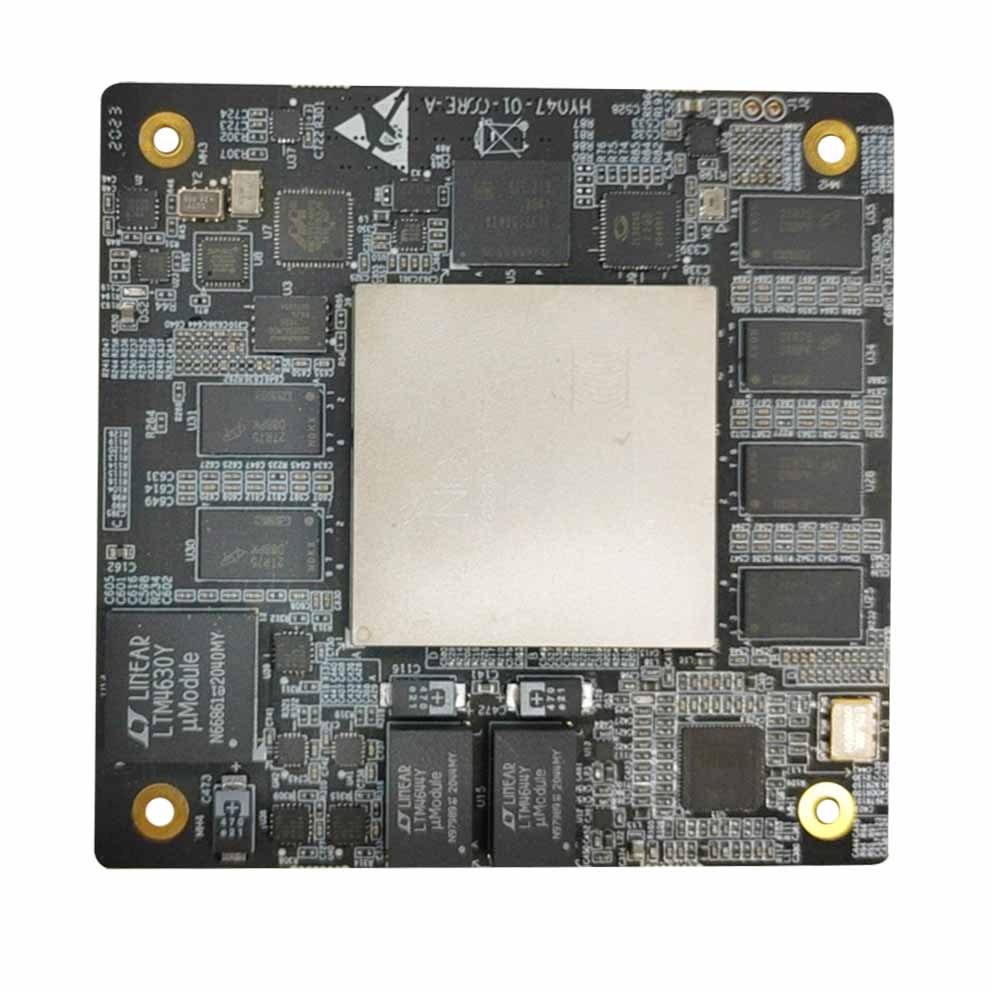

基于三种芯片的核心板从外观上并没有太大区别。以下为ZU47DR核心板的正反面实物照

基于ZU47DR核心板的功能图

三种核心板资源对比

底板（扩展板）示例

PCIe底板：

桌面式底板：

提供设计文件、vivado参考工程、底板设计咨询等
