雷达仿真信号收发平台(8通道射频信号记录回放系统)
雷达仿真信号收发平台(8通道射频信号记录回放系统)
分类:雷达模拟器
描述信息:盈思倍科技近期研制成功一款可用于雷达模拟、雷达仿真的硬件测试平台。该系统实现了8通道射频信号(信号实时带宽最大160MHz)的同步回放、采集与记录存储,可用于雷达仿真、雷达模拟、电子干扰、电子对抗、阵列天线测量、测向、卫星导航信号测量、5G通信信道测量与信道仿真等应用。【指标与功能】A/D和D/A采样率:4800MHzDD
产品介绍

盈思倍科技近期研制成功一款可用于雷达模拟、雷达仿真的硬件测试平台。该系统实现了8通道射频信号(信号实时带宽最大160MHz)的同步回放、采集与记录存储,可用于雷达仿真、雷达模拟、电子干扰、电子对抗、阵列天线测量、测向、卫星导航信号测量、5G通信信道测量与信道仿真等应用。


【指标与功能】

  • A/D和D/A采样率:4800MHz

  • DDC&DUC(数字下变频与数字上变频)

  • 抽取与插值:24x

  • 调谐频率:1200MHz(软件可设)

  • 8通道D/A回放的文件最大256MB(每个通道可回放不同的文件)

  • 实时流盘速度:6.4GB/s(连续存储:4800M*2*2*8/24=6.4GB/s)

  • 支持外部参考时钟、外部触发


【工作流程】

用户预先准备好每个通道需要回放的数据文件,程序启动后,数据文件经PCIe读到板载DDR中,并经由FPGA送给DA回放;

信号经天线空口或线缆回环给A/D采集,记录仪可观测信号频域、时域波形,数据经PCIe传输给上位机内存,并实现高速存储。

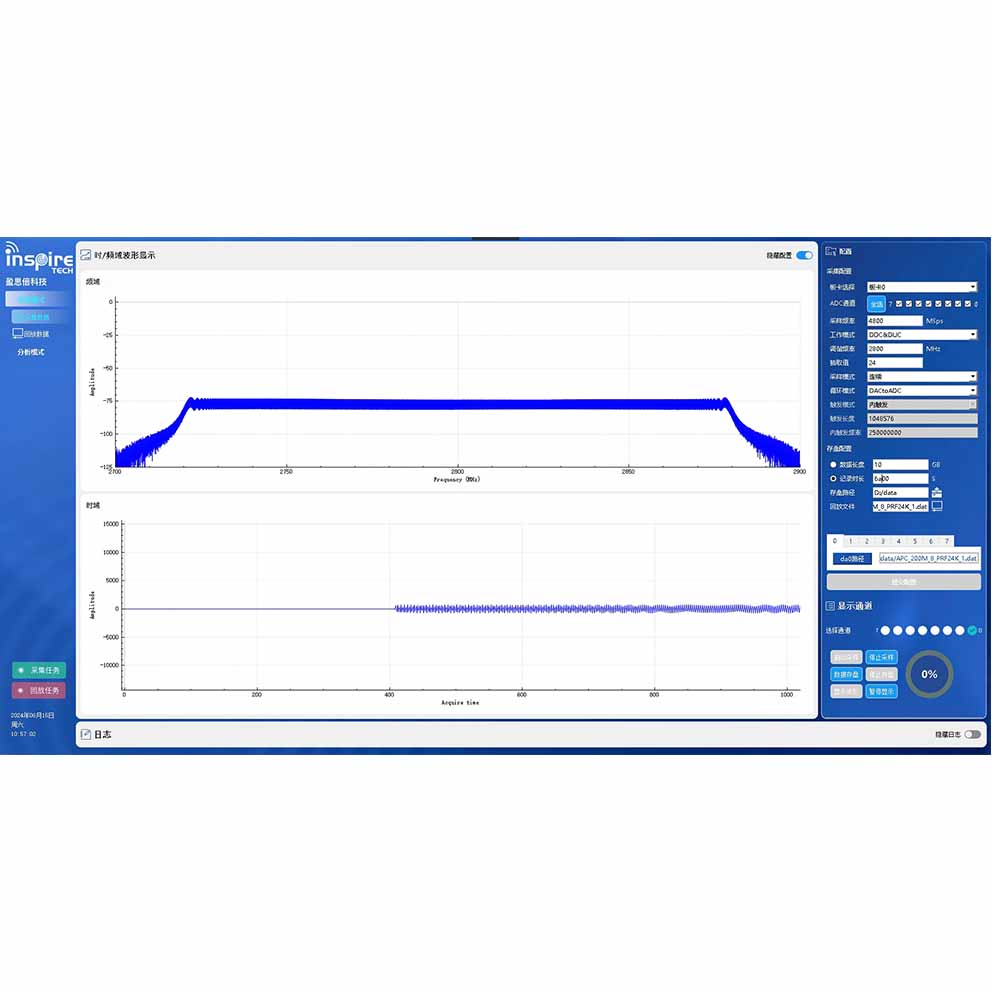

上图演示的采集回放的线性调频信号,中频1.2GHz,带宽160MHz,每个通道可设置不同的回放数据文件。


连续存储10分钟,存盘速率保持在6.4GB/s附近。
