概述

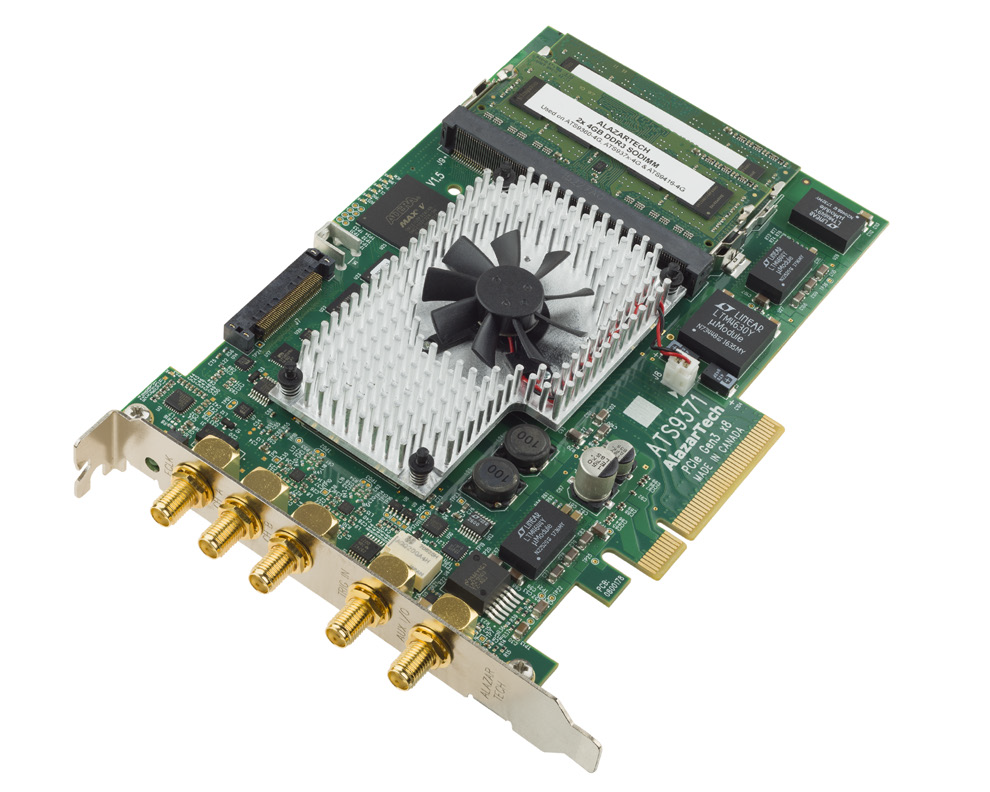

AlazarTech ATS9371是一款8通道PCI Express Gen 3 (PCIe x8)，双通道、高速、12位、1 GS/s波形数字化卡，能够将数据采集到其板载8GB内存或流式采集数据中，PC内存的速率高达6.8 GB/s。也可以对采集的数据进行基于fpga的4096点FFT。这对于光学相干层析成像(OCT)相关的应用是有用的。
ATS9371板上有两个A/D转换器，每个转换器的运行速度为1GS/s。与市场上的其他产品不同，ATS9371不使用交错采样。每个输入都有自己的12位，1 GSPS ADC芯片。
可变频外部时钟K-Clock允许从1 GHz到300 MHz(或筛选ATS9371卡的100 MHz)的工作，使ATS9371成为许多应用的理想波形数字化仪。
用户可以从一个触发器或多个触发器捕获数据。用户还可以将非常大的数据集连续流式传输到PC内存或硬盘。
ATS9371提供AlazarDSO软件，使用户可以立即开始数据采集，而无需经过软件开发过程。
需要在自己的程序中集成ATS9371的用户可以购买软件开发工具包ATS-SDK，适用于Windows和Linux操作系统的C/ c++， c#， Python, MATLAB和LabVIEW。
所有这些先进的功能都封装在一个低功耗，半长PCI Express Gen 3卡。
功能与指标：
2通道12bit 1 GS/s实时采样率
PCIe Gen3 x8接口，速率可达6.8 GB/s
基于FPGA的FFT处理
可变频外部时钟
连续流模式
±400 mV固定输入范围
AlazarDSO示波器软件
软件开发工具包支持C/ C++， C#， Python, MATLAB，LabVIEW
支持Windows和Linux
可提供OCT开发包、GPU开发包
应用场景：
光学相干断层扫描（OCT）
超声和涡流无损检测/无损检测
信号记录和分析
字节存储示波器
高分辨率示波器
多通道瞬态记录
特色功能：
可变频外部时钟k-clock
ATS9371时基可以通过板载低抖动VCO或可选的外部时钟控制。板载低抖动VCO使用10MHz TCXO作为参考时钟。使用的时钟缓冲器的特征小于76倍的附加抖动。ATS9371具有低滤波器VCO和10MHzTCXO作为时基系统的源。在某些情况下，数字化必须与外部时钟源同步。
ATS9371外部时钟选项为外部时钟信号提供SMA输入，该信号可以是振幅最小为200mVp-p的正弦波或方波信号。外部时钟振幅不能超过1.7 Vp-p。外部时钟输入的输入阻抗为50Ω，外部时钟输入总是交流耦合的。ATS9371支持两种类型的外部时钟。下面描述了这些功能
快速外部时钟
板载ADC对该外部时钟信号的每个上升沿进行新的采样。为了满足所使用的ADC芯片的时钟要求，FastExteralClock频率必须始终高于300MHz，低于1GHz。对于外部时钟可能低于300 MHz的客户，可以选择ATS9371-006选项，将外部时钟往下扩展到100MHz。这是OCT的理想时钟。
10MHz参考时钟
可以基于外部10MHz参考输入产生采样时钟。这对于使用通用10MHz参考时钟的RF系统非常有用。ATS9371使用板载低抖动锁相环生成用户指定的高频时钟供ADC使用。该采样时钟可以是300MHz到1GHz之间的任意1MHz的倍数。

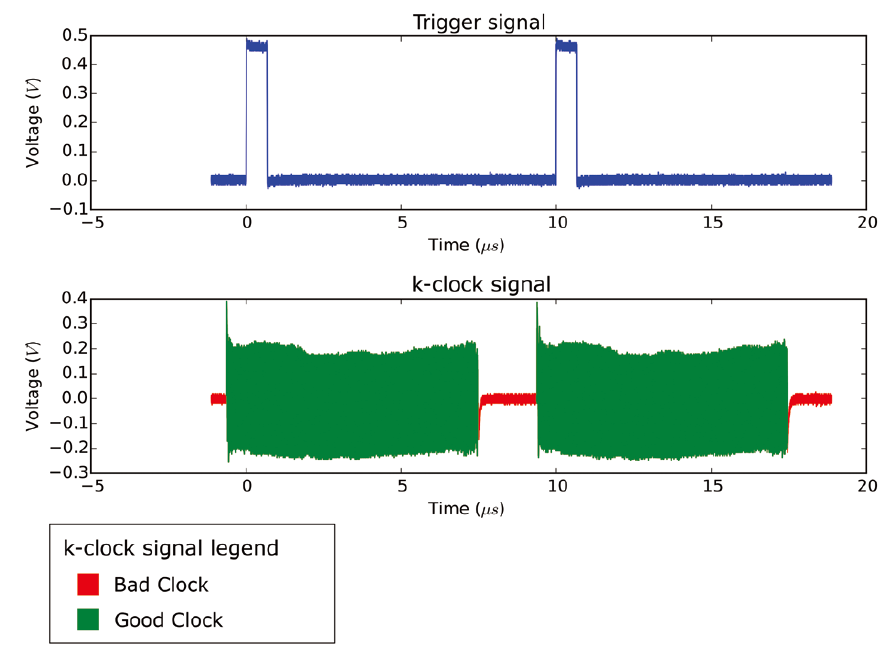

OCT忽略坏时钟
ATS9371上使用的ADC要求外部时钟频率在300MHz以上，1GHz以下。在OCT应用中，由于光源的性质，这些限制并不总是得到满足。
AlazarTech的OCT忽略坏时钟技术，允许安全操作这些超出规格的时钟，而不需要在光源中使用虚拟时钟（dummy clock）。
使用OCT忽略坏时钟技术需要固件版本26.04+，驱动版本6.00.01+和SDK 7.1.3+。对于现有客户，这些固件和驱动程序版本可以从AlazarTech的网站免费下载。
有关该技术的更多信息，请参见www.alazartech.com/Technology/0CT-lgnoreBad-Clock
