功能与指标

n  2Ch 3.2GHz 12bit A/D

n  或1Ch 6.4GHz 12bit A/D

n  2Ch 6.4GHz 12bit D/A

n  可编程DDC&DUC

n  可捕获信号带宽：160MHz~3.2GHz

n  双通道模式，输入频率最高8.1GHz

n  单通道模式，输入频率最高7.9GHz

n  支持触发式采集/回放

n  可连续读盘回放，也可将数据预先存入板载内存后再高速回放

n  支持采集回放同时工作（三种数据循环方式：采集→回放，回放→采集，采集回放无关联）

n  连续存盘速率3.2~5.2 GB/s

n  SSD固态盘阵列2TB~64TB

n  提供时域、频域实时波形显示界面

n  Windows操作系统

n  可记录多个文件，文件名自带时间戳

n  可提供FPGA全部工程文件与测试文件

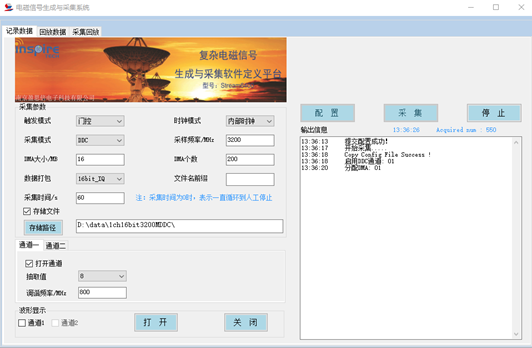

                                               控制界面

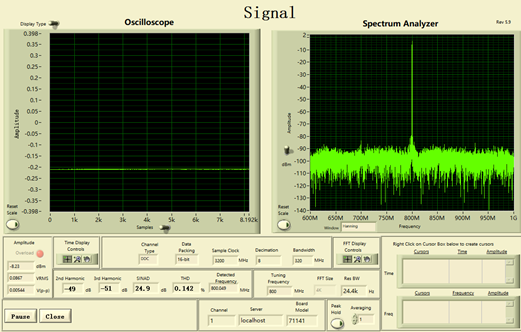

                中频频率800MHz，采样带宽320MHz波形显示

matlab生成的基带数据通过DUC生成载频1.2GHz，带宽320MHz的信号，通过D/A播放后，再输入到A/D采集并存储
