高速高分辨率采集模块

2通道14bit 1GHz A/D, 2通道16bit 2.5GHz D/A
2通道14bit 1GHz A/D, 2通道16bit 2.5GHz D/A
分类:高速高分辨率采集模块
描述信息:2通道14bit 1GHz A/D, 2通道16bit 2.5GHz D/A,收发模块
产品介绍

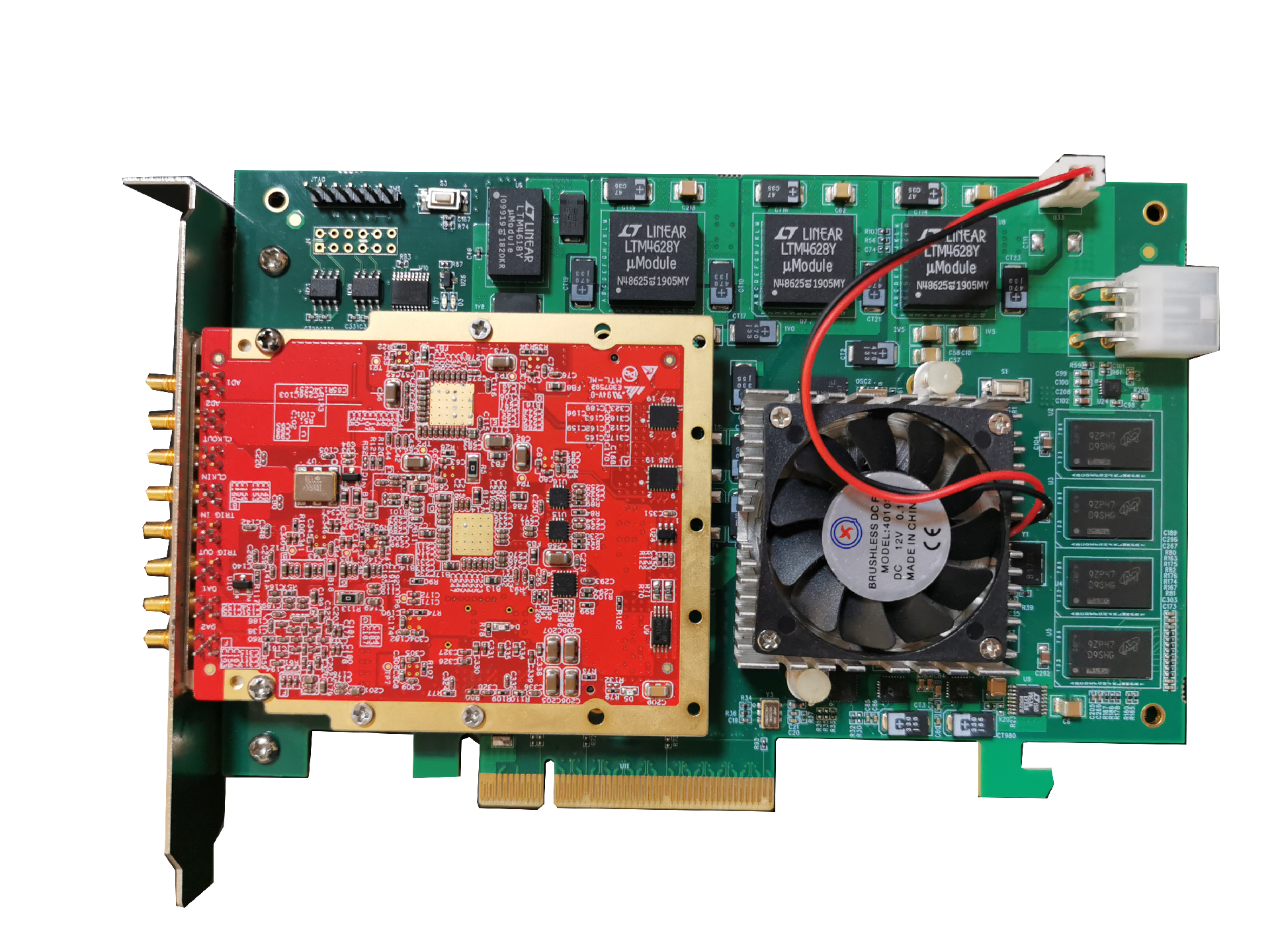

这款板卡是FMC子卡+FPGA载板的组合形式。FMC子卡是2通道14bit 1GHz A/D,2通道16bit 2.5GHz D/A,符合VITA57规范,可以作为一个理想的IO模块耦合至FPGA前端;FPGA载板可搭载K7、V7、KU等FPGA型号。该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟,多片板卡还可以通过触发(输入/输出)信号进行同步采集,该板卡模拟信号通过50Ω特征阻抗的SSMC射频连接器输入,通过巴伦变压器耦合至ADC前端。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。



技术特性

- 2通道14bit 1GSPS A/D;
- ENOB@10MHz:10.8bits;
- 模拟输入全功率带宽:2GHz ;
- 95dB通道隔离/串扰;
- 每通道集成2个宽带数字处理器;
- 支持JESD204B配置;
- 2通道16bit 2.5GSPS D/A;
- 模拟带宽(-3dB):4.5MHz~2GHz;
- 耦合方式:交流耦合;
- 8个JESD204B串行输入通道;
- 最大输入数据速率:1.23GSPS;

- 可搭载K7、V7、KU等多种型号FPGA

- 支持可编程DDC

- 板卡采用+12V供电;
- 时钟分配:
  支持外时钟、外参考内时钟、内参考内时钟三种时钟模式;
  板载1片超低噪声TCXO晶振;
- 其它功能:
  支持外触发;
  板载状态指示灯;

实测波形

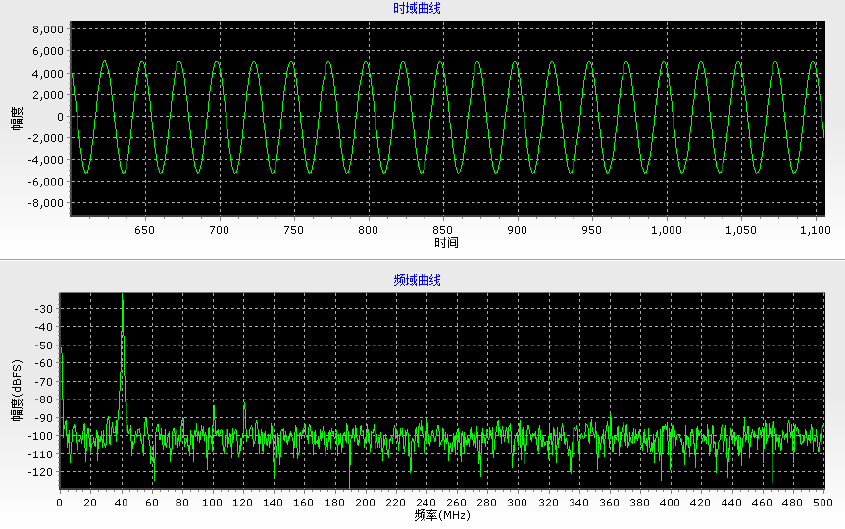

ADC采样,采样率1GHz,输入信号频率40MHz
