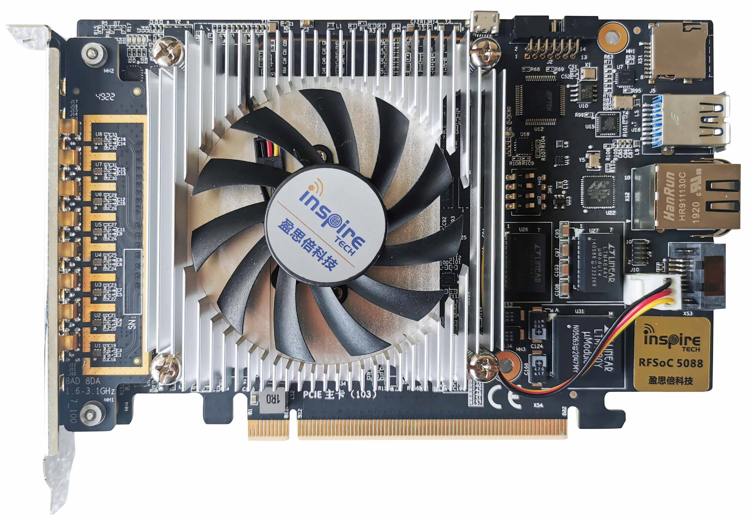

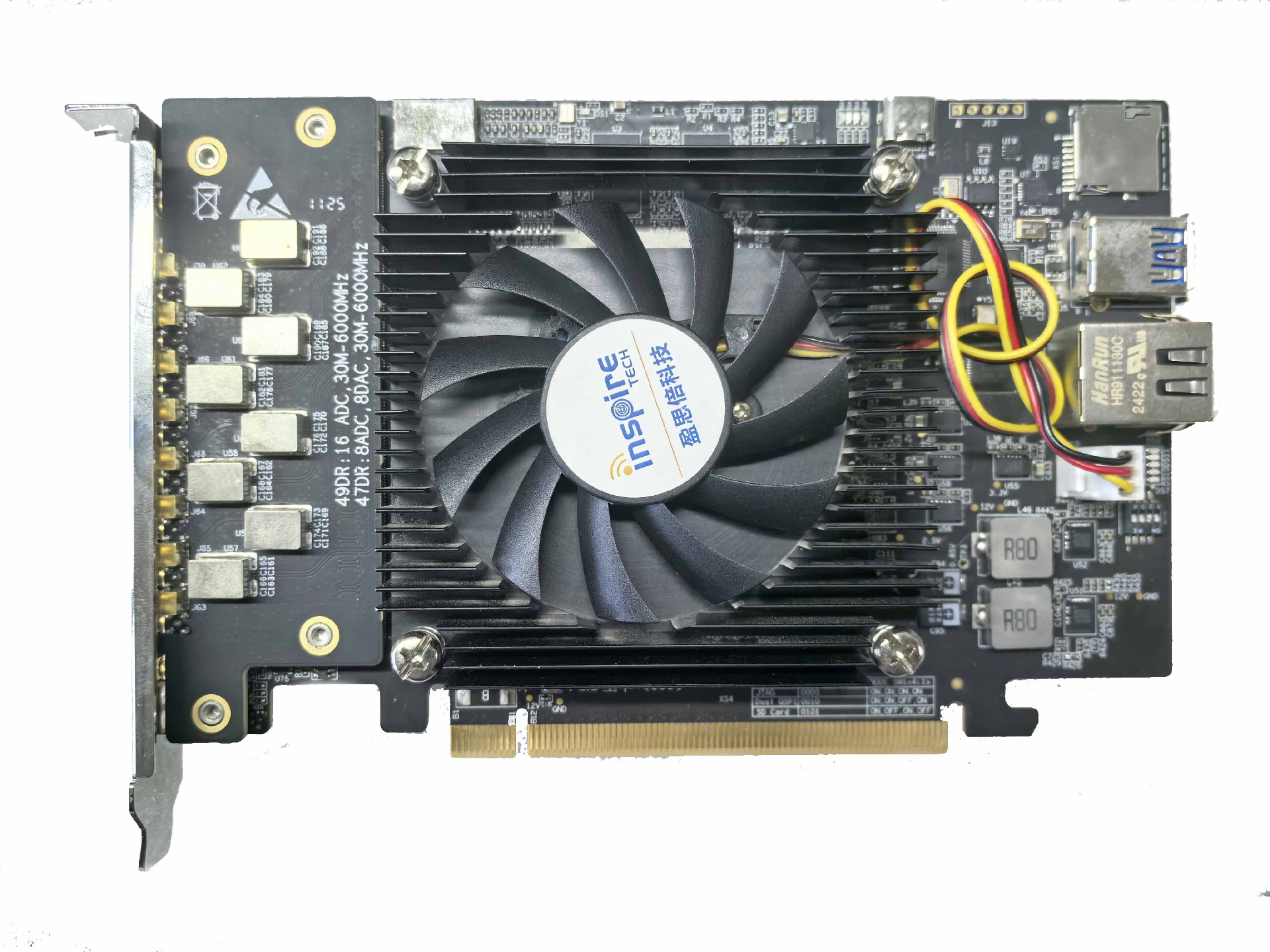

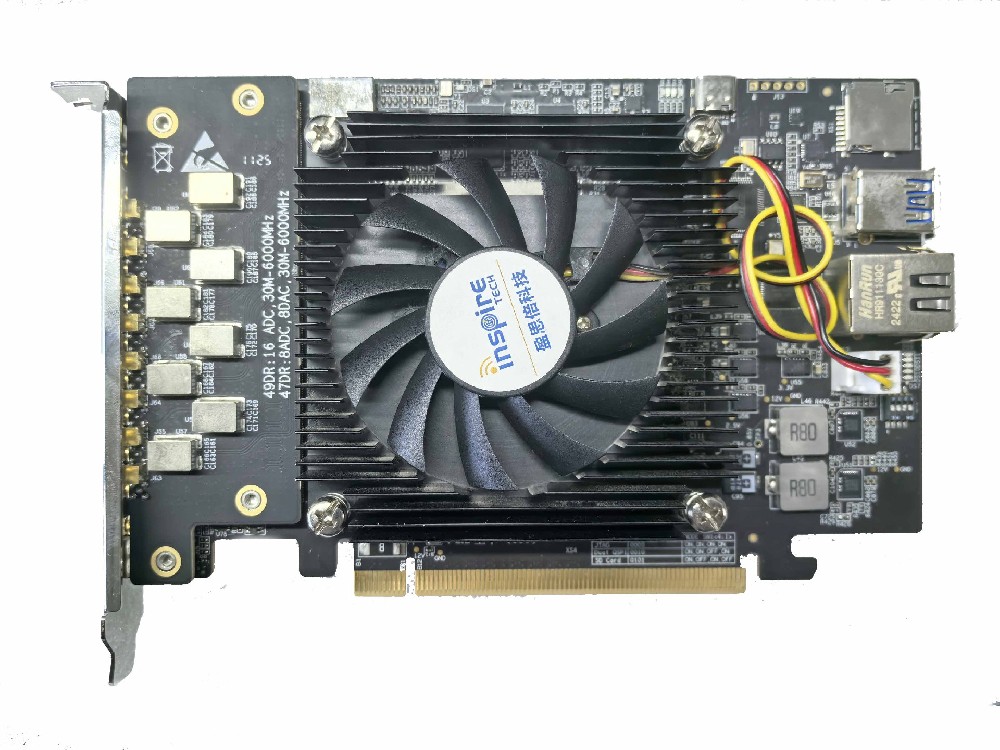

5088 RFSoC射频收发模块使用Xilinx最新的第三代RFSOC系列，单颗芯片包含8路ADC和8路DAC，64-bit Cortex A53系列4核CPU，Cortex-R5F实时处理核，以及大容量FPGA。5088 RFSoC射频收发模块对主机接口采用PCIe Gen3x16，配合PCIe DMA传输，支持高速数据采集和传输。
应用领域：5G通信、卫星通信、半导体加工台高速运动控制、雷达信号采集、雷达仿真模拟、电子对抗、侦测、频谱监测、射电望远镜、局部放电检测等。
技术特性
— 基于Zynq RFSoC第三代 FPGA
— 支持8路14bit最高 5G SPS ADC
— 支持8路14bit最高10G SPS DAC
— 可输入射频信号频率最高：6GHz
— 可选配2个100G光模块
— PL 2组64bit 2400M DDR4，支持PL部分高速存储和处理， 单组4GB容量（共计8GB）
— PS部分1组64bit位宽DDR4，4GB容量

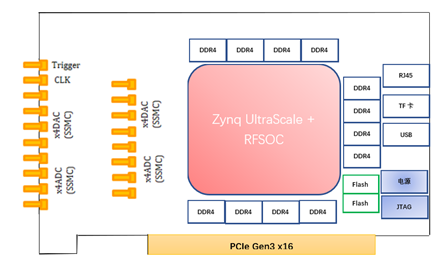

— 标准PCIe全高半长板型（167 x 111 mm ），适配常见主机、服务器
— PCIe Gen3 x16，高速数据通讯，附带DMA传输例程
— 可快速修改版型，支持客户定制开发
— 可配置的Dual QSPI 加载
— 支持MicroSD卡加载
— 1000Base-T以太网（RJ45）端口（CPU端）
— USB接口支持
— 支持外部时钟输入
前面板 | n 8x ADC， SSMC接口 n 8x DAC， SSMC接口 n 1x Trig， SSMC接口 n 1x CLK， SSMC接口 |
板上资源 | n Xilinx RFSoC 三代 FPGA n 8GB DDR4 连接至PL n 4GB DDR4 连接至PS n GbE连接至PS |
接口 | PCIe Gen3 x16至HostPC |
实测指标
ADC采样频率设置为4.0532GHz,ADC输入端口前接滤波器。
采样信号 | 信号功率（dBFS） | SFDR（dBc） | SFDRxH23（dBc） | SNR（dBFS） | |
1300MHz | -4.04 | 71.95 | 71.95 | 52.98 | |
1401MHz | -4.25 | 72.04 | 73.99 | 52.58 | |

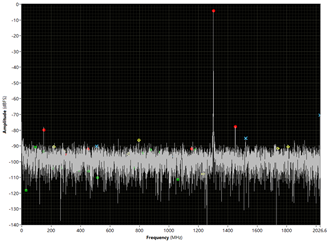

1）采样信号为1300MHz时，FFT结果如下图：
2）采样信号为1401MHz时，FFT结果如下：
3) DAC输出
n DAC输出1G Hz，谐波最高峰值-73.56dB | n DAC输出2.2G，3.463G谐波-65.46dB |
