一、背景

随着生成式AI与大模型推理从云端向边缘端下沉，AI计算对内存带宽和延迟的要求正在逼近物理极限。一家领先的高性能内存解决方案提供商，正面临一个关键挑战：其最新一代LPDDR5X-8533内存芯片已进入流片回片后的验证阶段，亟需在一个真实的高性能AI计算环境中，全面验证该内存在实际AI工作负载下的性能表现、信号完整性与系统兼容性。

二、挑战：传统测试平台的局限性

传统的内存测试方案通常依赖专用的ATE（自动测试设备）或FPGA开发板，但存在明显短板：

• 缺乏真实AI负载：ATE只能进行电气特性与基本功能测试，无法模拟AI推理任务对内存带宽和延迟的真实需求。

• 接口覆盖不足：新一代LPDDR5X速率高达8533 Mb/s，需要支持高速接口和复杂协议的平台才能充分验证信号完整性。

• 异构协同验证缺失：AI系统中的内存并非孤立工作，需要与CPU、AI加速器、DSP等异构计算单元协同，传统平台无法模拟这种复杂交互。

三、解决方案：选择AMD VEK385评估套件

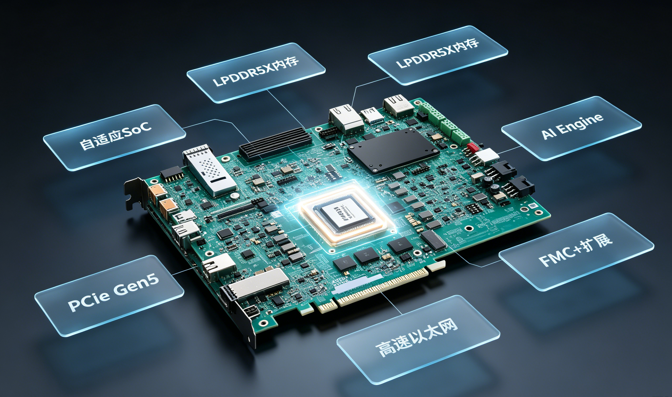

该内存厂商选择了AMD Versal™ AI Edge Series Gen 2 VEK385评估套件作为验证平台。该平台搭载XC2VE3858自适应SoC，提供了理想的验证环境：

该套件定位于端到端嵌入式AI管道的快速原型设计——从传感器预处理到AI推理再到实时控制，恰好满足了内存厂商在真实系统级场景下验证产品的需求。

四、验证流程

第一阶段：内存控制器协同验证

工程师利用VEK385内置的5个DDRMC5E内存控制器，将待测LPDDR5X内存芯片接入平台，运行AMD官方提供的LPDDR5X_Demo进行基础性能测试。重点验证：

• 内存控制器与物理层（PHY）的协议兼容性

• 在8533 Mb/s满速率下的信号完整性（眼图、抖动）

• 多控制器并发访问时的带宽均衡性

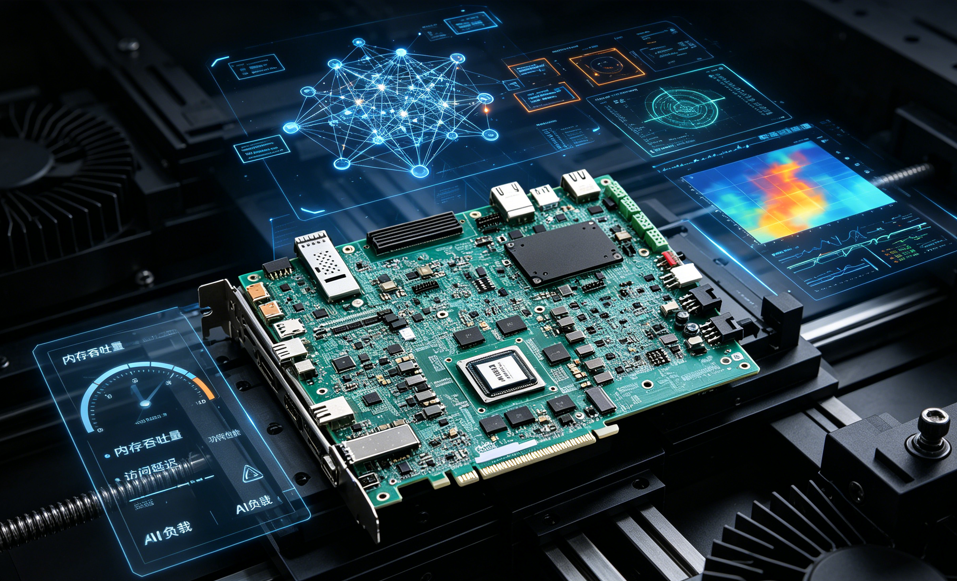

第二阶段：真实AI负载压力测试

在基础验证通过后，工程师在VEK385上部署了典型的边缘AI推理工作负载（如图像识别、目标检测等神经网络模型），利用AI Engine-ML v2进行量化推理。这一阶段的验证目标包括：

• 内存带宽饱和测试：在AI引擎全速推理时，监测内存吞吐量是否达到设计指标

• 延迟确定性验证：验证在AI推理与控制回路并发执行时，内存访问延迟是否保持确定性

• 功耗-性能平衡：在性能、散热与安全之间寻找最优工作点

第三阶段：系统级互操作性测试

利用VEK385丰富的行业标准接口，进行全面的系统级验证：

• PCIe Gen5接口：通过x8边缘连接器测试内存与主机处理器间的高速数据传输

• 高速网络接口：通过QSFP28/SFP28验证数据中心级网络应用的内存性能

• FMC+扩展：接入MIPI传感器子卡，模拟摄像头等外设对内存的实时数据写入

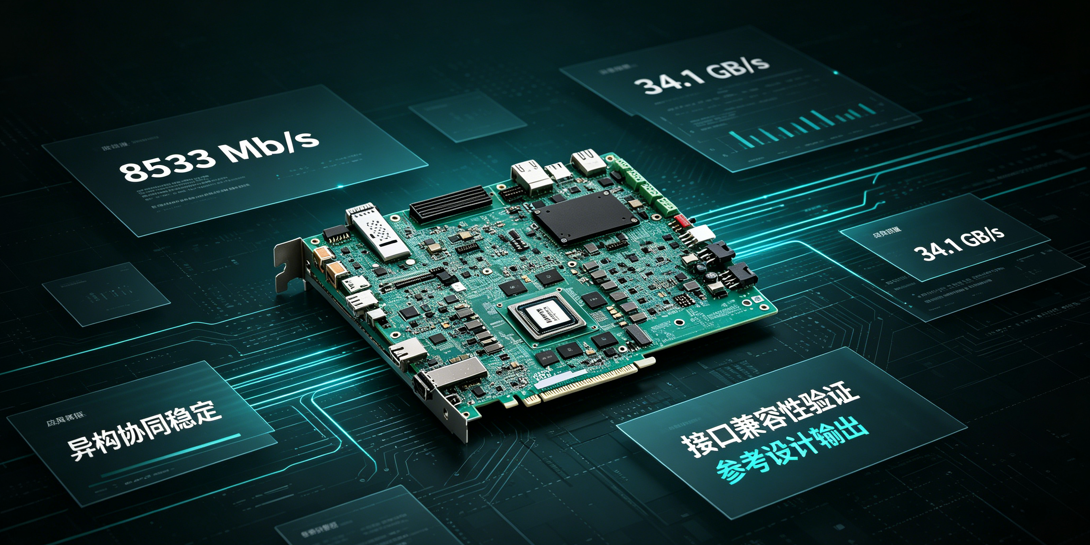

五、成果

通过VEK385平台，该内存厂商在数周内完成了传统方案需要数月才能完成的系统级验证：

1. 性能达标确认：验证了LPDDR5X内存在真实AI负载下达到了8533 Mb/s的设计速率，单控制器带宽满足34.1 GB/s的理论峰值。

2. 异构协同验证：确认内存在AI引擎、Arm CPU、DSP同时高负载访问时，仍能保持稳定的带宽分配和可预测的延迟。

3. 接口兼容性认证：通过了PCIe Gen5和高速以太网场景下的互操作性测试，为进入服务器和数据中心市场扫清了障碍。

4. 参考设计输出：基于VEK385平台开发了系统级参考设计，可直接提供给下游客户（服务器厂商、AI加速卡设计公司）作为产品开发的蓝本。



六、总结

AMD VEK385评估套件为高性能内存芯片提供了一个从电气验证到系统级实战测试的一站式平台。它不仅是芯片验证工具，更是连接芯片设计与终端应用的桥梁。通过这个平台，内存厂商能够在真实AI工作负载下验证产品性能，大幅缩短从流片成功到客户量产导入的周期，在AI时代的内存竞争中赢得先机。
